การประยุกต์ใช้เครื่อง Kneader ยางในการแปรรูปสายเคเบิล

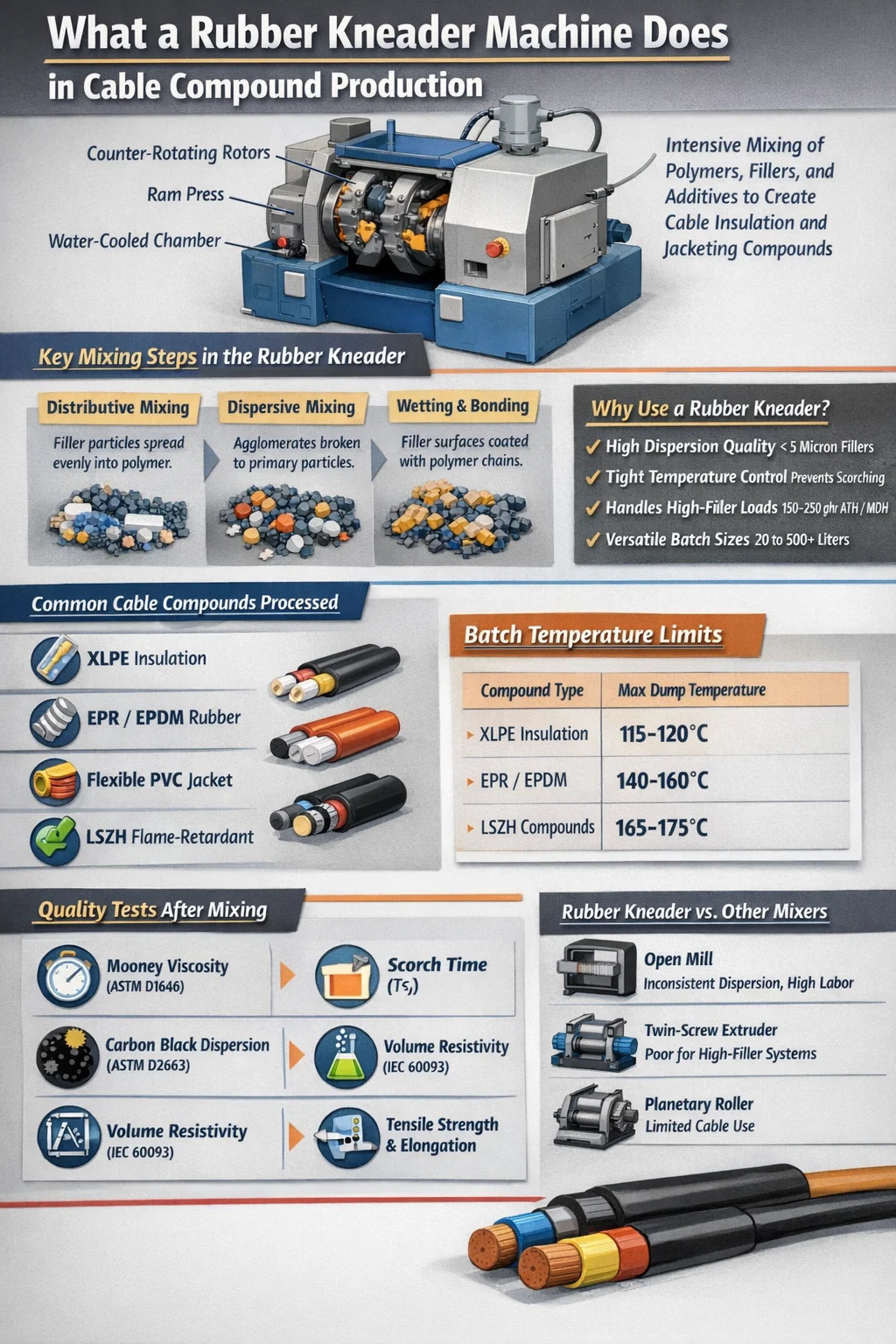

อะไรนะ เครื่องนวดยาง เครื่องจักรทำจริงในการผลิตเคเบิลคอมพาวด์

เครื่องนวดยาง หรือที่เรียกว่าเครื่องผสมภายในหรือเครื่องนวดแบบกระจาย เป็นอุปกรณ์ผสมหลักที่ใช้ในการเปลี่ยนยางดิบหรือวัสดุฐานโพลีเมอร์ให้เป็นสารประกอบสายเคเบิลสำเร็จรูปที่พร้อมสำหรับการอัดขึ้นรูป ในการผลิตสายเคเบิล สารประกอบต้องเป็นไปตามข้อกำหนดทางไฟฟ้า เครื่องกล และความร้อนที่เข้มงวด เครื่องนวดยางสามารถทำได้โดยการใช้แรงเฉือนที่รุนแรง แรงอัด และความร้อนเพื่อผสมอีลาสโตเมอร์ สารตัวเติม สารเติมแต่งพลาสติก สารต้านอนุมูลอิสระ สารหน่วงการติดไฟ และสารวัลคาไนซ์ให้เป็นมวลที่สม่ำเสมอและสามารถแปรรูปได้

คำตอบโดยตรง: เครื่องนวดยางเป็นสิ่งที่ขาดไม่ได้ในการประมวลผลสายเคเบิลคอมพาวด์ เนื่องจากไม่มีเทคโนโลยีการผสมเป็นชุดอื่นๆ ที่ให้คุณภาพการกระจายตัว การควบคุมความร้อน และความสามารถในการรับส่งข้อมูลที่เหมือนกันสำหรับระบบอีลาสโตเมอร์ที่มีความหนืดสูง การผสมแบบเปิดโรงสีไม่ตรงกับสภาพแวดล้อมการผสมแบบปิดที่ได้รับการควบคุม เครื่องผสมต่อเนื่องแบบสกรูคู่ขาดความยืดหยุ่นสำหรับการผลิตระยะสั้นและหลายสูตรตามแบบฉบับของโรงงานผลิตสายเคเบิล

ฉนวนสายเคเบิลและสารประกอบหุ้มฉนวนมักประกอบด้วยส่วนผสม 15 ถึง 30 ชิ้น การแยกส่วนประกอบแต่ละอย่าง โดยเฉพาะคาร์บอนแบล็ก ซิลิกา และสารหน่วงการติดไฟ ซึ่งกระจายไปยังระดับอนุภาคหลักที่ต่ำกว่า 5 ไมครอนจะเป็นตัวกำหนดโดยตรงว่าสายเคเบิลที่เสร็จแล้วผ่านการทดสอบความต้านทานไดอิเล็กทริก การทดสอบอายุ และมาตรฐานการแพร่กระจายของเปลวไฟ เช่น IEC 60332 หรือ UL 1666 หรือไม่ รูปทรงโรเตอร์ของเครื่องนวดยางจะสร้างพลังงานกลที่จำเป็นในการแตกตัวที่เกาะเป็นก้อนและพื้นผิวตัวเติมที่เปียกด้วยโซ่โพลีเมอร์ วิธีการผสมที่ง่ายกว่านั้นไม่สามารถทำได้อย่างสม่ำเสมอ

ประเภทสารประกอบคอร์เคเบิลประมวลผลด้วยเครื่องนวดยาง

ผู้ผลิตสายเคเบิลทำงานร่วมกับตระกูลสารประกอบอีลาสโตเมอร์และเทอร์โมพลาสติก-อีลาสโตเมอร์หลายประเภท แต่ละแห่งมีความต้องการอุปกรณ์การผสมที่แตกต่างกัน และเครื่องนวดยางจะจัดการอุปกรณ์ทั้งหมดเป็นประจำ

สารประกอบฉนวน XLPE และ PE

สารประกอบโพลีเอทิลีนแบบเชื่อมโยงข้ามได้ (XLPE) สำหรับสายไฟขนาดกลางและแรงสูงต้องการสภาพแวดล้อมการผสมที่สะอาดอย่างยิ่งและการจัดการอุณหภูมิที่แม่นยำ สารเชื่อมโยงข้ามเปอร์ออกไซด์เริ่มสลายตัวที่อุณหภูมิสูงกว่า 120°C ดังนั้นเครื่องนวดยางจะต้องรักษาอุณหภูมิแบทช์ให้ต่ำกว่าเกณฑ์นี้ในระหว่างการผสมเข้าด้วยกัน ระบบนวดแบบระบายความร้อนด้วยน้ำสมัยใหม่ช่วยให้อุณหภูมิพื้นผิวโรเตอร์คงที่ภายใน ±3°C ป้องกันการไหม้เกรียมก่อนเวลาอันควร ในขณะที่ยังคงสามารถกระจายตัวเติมได้อย่างละเอียดในชุดตั้งแต่ 50 ถึง 500 ลิตร

สารประกอบฉนวน EPR และ EPDM

สารประกอบยางเอทิลีน-โพรพิลีน (EPR) และเอทิลีน-โพรพิลีน-ไดอีนโมโนเมอร์ (EPDM) ถูกนำมาใช้กันอย่างแพร่หลายสำหรับสายเคเบิลแรงดันปานกลาง (1 kV ถึง 35 kV) และสายเคเบิลในเหมืองแร่ เนื่องจากมีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยมและทนต่อโอโซน โดยทั่วไปสารประกอบเหล่านี้ประกอบด้วยดินเผาหรือซิลิกาที่ผ่านการเผาแล้ว 60 ถึง 100 ส่วนต่อยาง (phr) ร้อยส่วน ซึ่งต้องใช้ความเร็วปลายโรเตอร์สูง ซึ่งมักจะอยู่ที่ 40 ถึง 60 รอบต่อนาที และรอบการผสมที่ยาวนานขึ้น 8 ถึง 14 นาทีต่อชุด เครื่องนวดยางที่มีปัจจัยการเติม 0.65 ถึง 0.75 จะช่วยปรับการทำงานของแรงเฉือนให้เหมาะสมในระบบที่มีสารตัวเติมสูงและมีความแข็งเหล่านี้

สารประกอบพีวีซีสำหรับแจ็คเก็ตเคเบิลแบบยืดหยุ่น

แม้ว่า PVC จะเป็นเทอร์โมพลาสติก แต่สารประกอบปลอกหุ้มสายเคเบิล PVC แบบยืดหยุ่นที่ประกอบด้วยพลาสติไซเซอร์ 40 ถึง 80 phr (โดยทั่วไปคือ DINP หรือ DIDP) จะมีพฤติกรรมทางรีโอโลยีเหมือนยางในระหว่างการผสมและได้รับประโยชน์มหาศาลจากการประมวลผลเครื่องผสมภายใน เครื่องนวดยางจะเจลเรซิน PVC ด้วยพลาสติไซเซอร์อย่างรวดเร็วและสม่ำเสมอ โดยดูดซับสารเพิ่มความคงตัว สารตัวเติม และเม็ดสีในการผ่านครั้งเดียว สิ่งนี้จะสร้างสารประกอบเนื้อเดียวกันที่มีความแข็ง Shore A สม่ำเสมอ—โดยทั่วไปคือ 60 ถึง 80—ซึ่งเป็นสิ่งสำคัญสำหรับสายเคเบิลที่ต้องผ่านการทดสอบการโค้งงอเย็นที่อุณหภูมิ -15°C หรือต่ำกว่า

สารประกอบยางซิลิโคนสำหรับสายเคเบิลอุณหภูมิสูง

สายยางซิลิโคนได้รับการจัดอันดับสำหรับการทำงานต่อเนื่องที่อุณหภูมิ 150°C ถึง 200°C สำหรับงานทำความร้อนในยานยนต์ การบินและอวกาศ และอุตสาหกรรม กัมโพลีไดเมทิลไซลอกเซนที่ผสมกับซิลิการมควัน (โดยทั่วไปคือ 25 ถึง 45 phr) และสารเชื่อมต่อไซเลนต้องการการผสมที่นุ่มนวลแต่ทั่วถึงของเครื่องนวดยาง การผสมซิลิโคนมากเกินไปจะทำให้โซ่โพลีเมอร์แตกและลดความหนืดของสารประกอบอย่างถาวร ดังนั้นเครื่องนวดที่ใช้สำหรับซิลิโคนจึงได้รับการตั้งโปรแกรมด้วยรอบเวลาที่ได้รับการควบคุมอย่างเข้มงวด และลดความเร็วของโรเตอร์ลงที่ 15 ถึง 30 รอบต่อนาที

สารประกอบสารหน่วงไฟ (FR) และสารประกอบฮาโลเจนไร้ควัน (LSZH) ต่ำ

สารประกอบสายเคเบิล LSZH—จำเป็นในการติดตั้งทางรถไฟ รถไฟใต้ดิน การต่อเรือ และอาคารสาธารณะภายใต้มาตรฐาน เช่น EN 50399 และ IEC 60332-3—มีสารหน่วงการติดไฟจากแร่ 150 ถึง 250 phr เช่น อลูมิเนียมไตรไฮเดรต (ATH) หรือแมกนีเซียมไฮดรอกไซด์ (MDH) ปริมาณสารตัวเติมสูงพิเศษเหล่านี้ผลักดันขีดจำกัดของอุปกรณ์ผสมใดๆ เครื่องนวดยางเป็นเครื่องผสมแบบกลุ่มเดียวที่มีประสิทธิภาพในการรวมระดับสารตัวเติมเหล่านี้เข้ากับเมทริกซ์อีลาสโตเมอร์ EVA, EBA หรือโพลิโอเลฟินส์ ในขณะที่ยังคงรักษารีโอโลจีของสารประกอบที่ยอมรับได้ การออกแบบโรเตอร์ที่มีรูปทรงเรขาคณิตในแนวเส้นสัมผัสหรือแบบประสานกันได้รับการคัดเลือกมาโดยเฉพาะสำหรับแอปพลิเคชันนี้ โดยมีรอบเวลา 10 ถึง 18 นาที และอุณหภูมิแบทช์จะถูกเก็บไว้อย่างระมัดระวังต่ำกว่า 170°C เพื่อป้องกัน ATH ขาดน้ำ

วิธีที่เครื่องนวดยางจัดการกับสูตรเคเบิลที่มีตัวเติมสูง

ความท้าทายทางเทคนิคที่ยิ่งใหญ่ที่สุดประการเดียวในการแปรรูปสายเคเบิลคือการผสมผสานสารตัวเติมแข็งในปริมาณมาก—คาร์บอนแบล็คสำหรับชั้นสารกึ่งตัวนำ, ATH/MDH สำหรับสารหน่วงการติดไฟ, ดินเหนียวสำหรับฉนวน EPR—โดยไม่สร้างการรวมตัวที่กระจายตัวไม่ดีหรือทำให้เมทริกซ์โพลีเมอร์เสื่อมคุณภาพ เครื่องนวดยางจะแก้ไขปัญหานี้ผ่านกลไกตามลำดับ 3 ประการ:

1. การผสมแบบกระจาย: โรเตอร์ที่หมุนทวนจะแบ่งและรวมวัสดุแบทช์เข้าด้วยกันซ้ำๆ โดยกระจายอนุภาคตัวเติมให้ทั่วทั้งปริมาตรโพลีเมอร์ สิ่งนี้จะเกิดขึ้นเป็นหลักใน 2 ถึง 4 นาทีแรกของรอบการผสม โดยที่ฟิลเลอร์ยังคงจับตัวเป็นก้อน
2. การผสมแบบกระจายตัว: เมื่อความเร็วของโรเตอร์เพิ่มขึ้นหรือแรงดันของตัวกระทุ้งทำให้วัสดุหล่นลงในช่องว่างของโรเตอร์ ความเค้นเฉือนที่เกินกำลังยึดเกาะของฟิลเลอร์ที่เกาะกลุ่มกันจะแยกพวกมันออกจากกัน นี่เป็นขั้นตอนสำคัญในการบรรลุการกระจายตัวของฉนวนในระดับอิเล็กทริกในสารประกอบฉนวน
3. เคมีเปียกและพื้นผิว: การผสมอย่างต่อเนื่องจะขับเคลื่อนโซ่โพลีเมอร์บนพื้นผิวตัวเติมที่เพิ่งเปิดใหม่ ทำให้การกระจายตัวมีความเสถียร และป้องกันการรวมตัวกันอีกครั้งในระหว่างการประมวลผลในภายหลัง สารเชื่อมต่อถูกเพิ่มในระหว่างการผสมสารตัวเติมที่มีพันธะเคมีกับโพลีเมอร์ ซึ่งช่วยปรับปรุงประสิทธิภาพทางกลและทางไฟฟ้าของสารประกอบอย่างถาวร

สำหรับสารประกอบ LSZH ทั่วไปที่มี 200 phr MDH ในเมทริกซ์ EBA เครื่องนวดยางจะต้องส่งพลังงานการผสมเฉพาะที่ 0.10 ถึง 0.18 kWh/kg เพื่อให้บรรลุการกระจายตัวตามเป้าหมาย ระบบควบคุมเครื่องนวดที่ทันสมัยจะติดตามพลังงานที่ป้อนเข้าแบบเรียลไทม์และใช้เป็นเกณฑ์หลักสำหรับจุดสิ้นสุด ซึ่งมีความน่าเชื่อถือมากกว่าการใช้เพียงอย่างเดียว

การควบคุมอุณหภูมิในการใช้งานเครื่องนวดยางสำหรับสารประกอบเคเบิล

อุณหภูมิเป็นพารามิเตอร์ที่ทำให้เกิดความล้มเหลวของสายเคเบิลผสมบ่อยที่สุด ต่ำเกินไปและฟิลเลอร์ไม่กระจายตัว สูงเกินไป และไหม้เกรียม การย่อยสลายโพลีเมอร์ หรือการคายน้ำของฟิลเลอร์จะทำลายแบทช์ ระบบจัดการอุณหภูมิของเครื่องนวดยางต้องจัดการทั้งความร้อนที่เกิดจากงานกลและความร้อนที่ต้องขจัดออกเพื่อปกป้องส่วนผสมที่ละเอียดอ่อน

เครื่องนวดยางสมัยใหม่มีหน้าต่างอุณหภูมิที่แคบผ่านการควบคุมอุณหภูมิแบบหลายโซน: ผนังห้องผสม เพลาโรเตอร์ และตัวกระทุ้งควบคุมอุณหภูมิอย่างอิสระโดยใช้น้ำหรือน้ำมันหมุนเวียน เทอร์โมคัปเปิ้ลแบบอินฟราเรดหรือแบบสัมผัสซึ่งวางตำแหน่งไว้หลายจุดในห้องเพาะเลี้ยงจะให้ข้อมูลเรียลไทม์ของ PLC เพื่อปรับอัตราการไหลของความเย็นหรือความเร็วของโรเตอร์โดยอัตโนมัติ

การเลือกรูปทรงของโรเตอร์สำหรับการผสมสารประกอบเคเบิล

โรเตอร์เป็นหัวใจสำคัญของเครื่องนวดยาง และการเลือกรูปทรงของโรเตอร์มีผลอย่างมากต่อคุณภาพของสารประกอบในการใช้งานสายเคเบิล มีการใช้ตระกูลโรเตอร์หลักสามตระกูล:

Tangential Rotors (ไม่ประสานกัน)

โรเตอร์ในแนวดิ่งจะหมุนไปในทิศทางตรงกันข้ามโดยที่ปีกโรเตอร์ไม่ผ่านปริมาตรที่กระจายของกันและกัน การกำหนดค่านี้ให้ปริมาตรอิสระที่มากขึ้น—ตัวประกอบการเติมสูงสุด 0.80—และจัดการกับคอมปาวน์ที่มีความแข็งมากและมีตัวเติมสูงโดยไม่มีแรงบิดสูงสุดมากเกินไป สำหรับสารประกอบ LSZH ที่มีสารตัวเติมแร่ 200 phr โดยทั่วไปแนะนำให้ใช้โรเตอร์แบบวงสัมผัส การออกแบบแนวสัมผัสแบบ 2 ปีกและ 4 ปีกแบบคลาสสิกยังคงเป็นมาตรฐานในโรงงานเคเบิลทั่วโลก โดยมีรูปทรง 4 ปีกที่ให้การรวมตัวกันของตัวเติมแบบแป้งเร็วขึ้น

โรเตอร์ที่เชื่อมต่อกัน

โรเตอร์ที่เชื่อมต่อกันจะเคลื่อนผ่านโซนของกันและกัน ทำให้เกิดช่องว่างของโรเตอร์ที่แน่นขึ้นมาก และสร้างแรงเฉือนที่สูงขึ้น สิ่งนี้ทำให้ยอดเยี่ยมสำหรับงานผสมแบบกระจายตัว—การทำลายกลุ่มคาร์บอนแบล็กในสารประกอบสายเคเบิลกึ่งตัวนำ ตัวอย่างเช่น โดยที่การได้พื้นผิวที่เรียบและไร้ช่องว่างบนชั้นที่อัดขึ้นรูปเป็นสิ่งจำเป็นสำหรับประสิทธิภาพของสายเคเบิลไฟฟ้าแรงสูง โรเตอร์แบบ Intermeshing มีแนวโน้มที่จะทำงานเย็นลงเนื่องจากการแลกเปลี่ยนวัสดุระหว่างโรเตอร์มีประสิทธิภาพมากขึ้น ส่งผลให้การถ่ายเทความร้อนดีขึ้น อย่างไรก็ตาม ไม่เหมาะกับสูตร LSZH ที่มีสารตัวเติมสูงเป็นพิเศษ เนื่องจากข้อจำกัดของแรงบิด

PES (ซิลิโคนโพลีเอทิลีน) และโปรไฟล์โรเตอร์ผู้เชี่ยวชาญ

สำหรับการแปรรูปสายเคเบิลซิลิโคน โปรไฟล์โรเตอร์แรงเฉือนต่ำแบบพิเศษที่มีช่องว่างขนาดใหญ่ป้องกันการเสื่อมสภาพทางกลแบบทำลายล้างของหมากฝรั่งซิลิโคน ผู้ผลิตบางรายนำเสนอระบบโรเตอร์แบบโมดูลาร์ที่ช่วยให้สามารถกำหนดค่าเครื่องนวดยางตัวเดียวระหว่างโรเตอร์ประเภทต่างๆ ได้เมื่อส่วนผสมของผลิตภัณฑ์เปลี่ยนไป ซึ่งเป็นข้อได้เปรียบในการปฏิบัติงานที่สำคัญในโรงงานเคเบิลที่ผลิตตระกูลสารประกอบหลายตระกูลบนอุปกรณ์เดียวกัน

การออกแบบวงจรการผสมและพารามิเตอร์กระบวนการสำหรับสารประกอบเคเบิล

วงจรการผสมสำหรับเคเบิลคอมพาวด์ในเครื่องนวดยางไม่ใช่เรื่องง่าย "เพิ่มทุกอย่างแล้วผสม" ลำดับและระยะเวลาของการเติมส่วนผสมจะกำหนดคุณภาพการกระจายตัวและความปลอดภัยจากการเผาไหม้โดยตรง วงจรที่ได้รับการออกแบบมาอย่างดีสำหรับสารประกอบฉนวน EPR แรงดันไฟฟ้าปานกลาง มักจะเป็นไปตามโครงสร้างนี้:

1. ขั้นที่ 1 – การบดเคี้ยวแบบโพลีเมอร์ (0–2 นาที): มีการโหลดก้อน EPR หรือ EPDM และหน่วยความจำถูกลดระดับลง โรเตอร์ทำงานที่ 30–40 รอบต่อนาทีเพื่อทำให้โพลีเมอร์อ่อนตัวลงและสลายโพลีเมอร์ ลดความหนืดเริ่มต้น และเตรียมเมทริกซ์เพื่อรับสารตัวเติม โดยทั่วไปอุณหภูมิแบทช์จะอยู่ที่ 80–100°C
2. ขั้นที่ 2 – การรวมตัวของฟิลเลอร์ (2–7 นาที): ดินเผา ซิลิกา และคาร์บอนแบล็ค (สำหรับเกรดเซมิคอนดักเตอร์) จะถูกเติมทีละน้อยหรือทั้งหมดในคราวเดียว ขึ้นอยู่กับปริมาตรของตัวเติม แรงดัน Ram เพิ่มขึ้นเป็น 3–5 บาร์เพื่อบังคับฟิลเลอร์เข้าไปในโพลีเมอร์ที่อ่อนตัว ความเร็วของโรเตอร์อาจเพิ่มขึ้นเป็น 50–60 รอบต่อนาทีในระหว่างเฟสนี้ อุณหภูมิเพิ่มขึ้นถึง 120–140°C จากการเสียดสี
3. ขั้นตอนที่ 3 – การเติมน้ำมันและพลาสติไซเซอร์ (7–9 นาที): น้ำมันพาราฟินหรือแนฟเทนิกและพลาสติไซเซอร์ถูกฉีดผ่านระบบจ่ายของเหลว ซึ่งจะช่วยลดความหนืดของสารประกอบและกระจายสารเติมแต่งไปทั่วเมทริกซ์ของฟิลเลอร์-โพลีเมอร์
4. ขั้นที่ 4 – การกวาดความเย็น (9–11 นาที): ความเร็วของโรเตอร์ลดลง เพิ่มการไหลของน้ำหล่อเย็นให้สูงสุด และอุณหภูมิของแบทช์จะลดลงต่ำกว่า 110°C ก่อนที่จะเพิ่มวิธีการรักษา
5. ขั้นที่ 5 – การเติมเพื่อการรักษาและทำให้เป็นเนื้อเดียวกันขั้นสุดท้าย (11–14 นาที): ระบบการบ่มซัลเฟอร์หรือเปอร์ออกไซด์ ตัวเร่งปฏิกิริยา และสารต้านอนุมูลอิสระจะถูกเติมและผสมเข้าไป จุดสิ้นสุดจะถูกกำหนดโดยการป้อนพลังงานจำเพาะซึ่งไปถึงค่าเป้าหมาย โดยทั่วไปคือ 0.12–0.16 กิโลวัตต์ชั่วโมง/กก. สำหรับสารประกอบประเภทนี้ จากนั้นแบทช์จะถูกเทลงในโรงสีระบายหรือสายพานลำเลียงด้านล่าง

วิธีการแบบเป็นขั้นนี้จะป้องกันการไหม้เกรียม รับประกันการกระจายตัวของส่วนผสมทุกชิ้นอย่างสม่ำเสมอ และสร้างสารประกอบที่มีความหนืดมูนนีย์ (ML 1 4 ที่ 100°C) อย่างสม่ำเสมอภายในหน่วยข้อกำหนด ±3 Mooney ซึ่งเป็นระดับความสม่ำเสมอแบบแบทช์ต่อแบทช์ที่การผสมในโรงสีแบบเปิดไม่สามารถทำได้

พารามิเตอร์การควบคุมคุณภาพที่วัดหลังการประมวลผลยาง Kneader

ทุกชุดที่ออกจากเครื่องนวดยางจะต้องได้รับการตรวจสอบก่อนที่จะเคลื่อนไปสู่การอัดขึ้นรูป การควบคุมคุณภาพสารประกอบเคเบิลเกี่ยวข้องกับการทดสอบทั้งทางรีโอโลยีและทางไฟฟ้า

• ความหนืดมูนนี่ย์ (ASTM D1646): วัดพฤติกรรมการไหลของสารประกอบ ความหนืดที่ไม่เป็นไปตามข้อกำหนดทำให้เกิดความไม่แน่นอนของมิติการอัดขึ้นรูป หน้าต่างข้อมูลจำเพาะทั่วไป: ±5 หน่วย Mooney รอบค่าเป้าหมาย
• เวลาไหม้เกรียม (Ts2, ASTM D2084): ยืนยันว่าไม่มีการวัลคาไนซ์ก่อนเวลาอันควรเกิดขึ้นในระหว่างการผสมเครื่องนวด สำหรับสารประกอบ EPR โดยทั่วไป Ts2 จะต้องเกิน 8 นาทีที่อุณหภูมิ 135°C เพื่อให้กระบวนการอัดขึ้นรูปปลอดภัย
• ความต้านทานต่อปริมาตร (IEC 60093): สำหรับสารประกอบฉนวน ความต้านทานต่อปริมาตรต้องเกิน 10¹³ Ω·cm ที่อุณหภูมิห้อง สำหรับสารประกอบกึ่งตัวนำ ต้องอยู่ในช่วง 1–500 Ω·cm คุณภาพการกระจายตัวจากเครื่องนวดเป็นตัวแปรหลักที่ควบคุมค่านี้
• การกระจายตัวของคาร์บอนแบล็ก (ASTM D2663): กล้องจุลทรรศน์แบบใช้แสงหรือกล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราดของตัวอย่างที่มีไมโครโทมจะประเมินการกระจายตัวในระดับ 1–5 โดยทั่วไปต้องใช้เกรด 4 หรือดีกว่า (กลุ่มเกาะที่ไม่กระจายตัวน้อยกว่า 5% ที่สูงกว่า 10 ไมโครเมตร) จำเป็นสำหรับฉนวนสายเคเบิลแรงดันปานกลาง
• ความหนาแน่นและปริมาณสารตัวเติม: ยืนยันว่ามีการเติมสารตัวเติมเข้าไปอย่างสมบูรณ์ระหว่างการผสมเครื่องนวด ค่าเบี่ยงเบนความหนาแน่นอย่างมีนัยสำคัญจากข้อกำหนดระบุบ่งชี้ถึงข้อผิดพลาดในการผสมที่ไม่สมบูรณ์หรือการโหลดส่วนผสม
• ความต้านแรงดึงและการยืดตัวที่จุดขาด (IEC 60811-1): วัดบนแผ่นทดสอบที่บ่มแล้ว ค่าแรงดึงที่ต่ำกว่าปกติบ่งชี้ว่าปฏิกิริยาระหว่างโพลีเมอร์กับฟิลเลอร์ไม่ดีอันเป็นผลมาจากการกระจายตัวของหัวนวดไม่เพียงพอ

การเลือกขนาดและความจุของเครื่องนวดยางสำหรับโรงงานเคเบิล

เครื่องนวดยางสำหรับการแปรรูปสายเคเบิลมีกำลังการผลิตที่หลากหลาย ตั้งแต่หน่วยห้องปฏิบัติการขนาด 0.5 ลิตรไปจนถึงเครื่องจักรการผลิตขนาด 650 ลิตรขึ้นไป การเลือกขนาดเครื่องจักรที่เหมาะสมจำเป็นต้องมีความสมดุลของขนาดชุดงาน รอบเวลา อัตราการใช้สายการอัดรีดขั้นปลาย และกลยุทธ์การจัดการสินค้าคงคลัง

โรงงานผลิตสายเคเบิลที่ใช้เครื่องอัดรีดขนาด 90 มม. สองตัวสำหรับสายเคเบิล EPR แรงดันไฟฟ้าปานกลางที่เอาต์พุตรวม 600 กก./ชั่วโมง จะต้องใช้เวลาประมาณ 10 แบทช์ต่อชั่วโมงจากเครื่องนวดขนาด 75 ลิตรที่ผลิตแบทช์ 60 กก. ต่อรอบ 6 นาที หรือ 3 แบทช์ต่อชั่วโมงจากเครื่องนวด 200 ลิตรที่ผลิตแบทช์ 130 กก. ต่อรอบ 10 นาที เครื่องนวดที่ใหญ่กว่ามักจะได้ประสิทธิภาพในการใช้พลังงานต่อกิโลกรัมผสม แต่เครื่องที่เล็กกว่าช่วยให้เปลี่ยนสูตรได้เร็วกว่าสำหรับพืชที่มีผลิตภัณฑ์หลากหลายสูง

ระบบอัตโนมัติและการควบคุมกระบวนการในระบบหัวนวดยางสมัยใหม่

เครื่องนวดยางในปัจจุบันห่างไกลจากเครื่องผสมแบบควบคุมด้วยตนเองเมื่อสองทศวรรษที่แล้วมาก สายการผลิตเครื่องนวดอัตโนมัติเต็มรูปแบบสำหรับการผลิตสายเคเบิลผสมผสมผสานการควบคุมและการจัดการข้อมูลหลายชั้น ซึ่งปรับปรุงความสม่ำเสมอของสารประกอบโดยตรงและลดของเสีย

ระบบการจ่ายส่วนผสมแบบกราวิเมตริก

ถังชั่งน้ำหนักอัตโนมัติและปั๊มจ่ายของเหลวจะป้อนส่วนผสมแต่ละอย่างให้เครื่องนวดยางโดยให้อยู่ภายใน ±0.1% ของน้ำหนักเป้าหมาย ซึ่งช่วยลดแหล่งที่มาของความแปรผันแบบแบทช์ต่อแบทช์ที่ใหญ่ที่สุดในการดำเนินการผสมแบบแมนนวล สำหรับสารประกอบเคเบิลที่ต้องโหลดคาร์บอนแบล็กไว้ที่ ±0.5 phr เพื่อรักษาความต้านทานปริมาตรที่สม่ำเสมอในชั้นสารกึ่งตัวนำ ความแม่นยำนี้ไม่ใช่ทางเลือก แต่เป็นสิ่งจำเป็น

การควบคุมจุดสิ้นสุดการผสมโดยใช้พลังงาน

แทนที่จะดำเนินการทุกชุดตามเวลาที่กำหนด ระบบควบคุมเครื่องนวดสมัยใหม่จะคำนวณพลังงานจำเพาะสะสม (kWh/kg) แบบเรียลไทม์ และถ่ายโอนข้อมูลชุดเมื่อถึงพลังงานเป้าหมาย ไม่ว่าจะใช้เวลา 10 นาทีหรือ 14 นาทีในวันที่กำหนดก็ตาม วิธีการนี้จะชดเชยอุณหภูมิโดยรอบ การเปลี่ยนแปลงความหนืดของวัตถุดิบ และการสึกหรอของโรเตอร์โดยอัตโนมัติ ทำให้มีการกระจายตัวที่สม่ำเสมอมากกว่าการควบคุมตามเวลาเพียงอย่างเดียว การศึกษาในสถานประกอบการทางอุตสาหกรรมแสดงให้เห็นว่าการควบคุมจุดสิ้นสุดของพลังงานช่วยลดการแพร่กระจายของความหนืดของ Mooney ลง 30–50% เมื่อเทียบกับรอบการผสมตามเวลาที่กำหนด

การจัดการสูตรและการตรวจสอบย้อนกลับ

ระบบ SCADA หรือ MES แบบบูรณาการจะจัดเก็บสูตรผสมหลายร้อยสูตรและบันทึกพารามิเตอร์กระบวนการทั้งหมด เช่น โปรไฟล์อุณหภูมิ ความเร็วโรเตอร์ พลังงานที่ป้อน อุณหภูมิการถ่ายโอนข้อมูล น้ำหนักแบทช์ สำหรับทุกแบทช์ที่ผลิต การตรวจสอบย้อนกลับเป็นชุดนี้จำเป็นสำหรับผู้ผลิตสายเคเบิลที่จัดหาสายไฟเกรดสาธารณูปโภค โดยที่ห้องปฏิบัติการทดสอบจำเป็นต้องมีเอกสารกระบวนการที่ครบถ้วนควบคู่ไปกับรายงานการทดสอบสายเคเบิลที่เสร็จสิ้นแล้ว

บูรณาการการดูดฝุ่นและควัน

ฝุ่นคาร์บอนแบล็ค, MDH, ATH และซิลิกาก่อให้เกิดความเสี่ยงต่อสุขภาพในการทำงานและการระเบิดอย่างร้ายแรง การติดตั้งเครื่องนวดยางสำหรับการประมวลผลสายเคเบิลผสมผสานการสกัดสูญญากาศแบบ ram-top การเก็บฝุ่นระดับถัง และระบบระบายอากาศในห้องเพื่อรักษาคุณภาพอากาศในที่ทำงานให้อยู่ภายในขีดจำกัดการสัมผัสที่อนุญาต นี่คือพื้นที่ที่ลักษณะแบบปิดของเครื่องนวดทำให้ได้เปรียบเหนือโรงสีแบบเปิดที่ผสมจากมุมมองของการกักเก็บฝุ่น

ปัญหาการประมวลผลทั่วไปในการผสม Kneader แบบผสมสายเคเบิลและวิธีแก้ปัญหา

แม้ว่าจะมีอุปกรณ์ที่ได้รับการดูแลเป็นอย่างดีและระบบควบคุมอัตโนมัติ แต่การประมวลผลยางของสารประกอบสายเคเบิลก็ยังประสบปัญหาซ้ำซาก การทำความเข้าใจสาเหตุที่แท้จริงช่วยให้วิศวกรกระบวนการสามารถแก้ไขปัญหาเหล่านั้นได้อย่างเป็นระบบ

ไหม้เกรียมระหว่างการผสม

การวัลคาไนซ์ก่อนเวลาอันควรภายในเครื่องนวดถือเป็นข้อบกพร่องในการผสมที่มีค่าใช้จ่ายสูงที่สุด สารประกอบทั้งชุดจะต้องถูกทิ้งและทำความสะอาดห้องเพาะเลี้ยง ทำให้สูญเสียทั้งวัสดุและเวลาในการผลิต Scorch มักเป็นผลมาจากการเติมสารรักษาที่ล่าช้า (สารรักษาที่เพิ่มในขณะที่สารประกอบร้อนเกินไป) ระบบทำความเย็นทำงานล้มเหลว หรือความเร็วของโรเตอร์มากเกินไปในระหว่างขั้นตอนการรวมสารรักษา การป้องกัน: บังคับใช้การควบคุมอุณหภูมิประตูอย่างเข้มงวด (อุณหภูมิทิ้งของมาสเตอร์แบทช์ต่ำกว่า 100°C ก่อนการเติมเพื่อการรักษา) ตรวจสอบอุณหภูมิน้ำหล่อเย็นและอัตราการไหลเมื่อเริ่มกะ และตรวจสอบการสอบเทียบเซ็นเซอร์อุณหภูมิเครื่องนวดยางทุกไตรมาส

การกระจายตัวของคาร์บอนแบล็กต่ำในสารประกอบเซมิคอนดักเตอร์

ชั้นสายเคเบิลกึ่งตัวนำจะต้องมีคาร์บอนแบล็คที่เรียบและกระจายตัวได้ดี เพื่อป้องกันความเข้มข้นของความเครียดทางไฟฟ้าที่หน้าจอตัวนำหรือส่วนต่อประสานหน้าจอฉนวน ซึ่งทำให้สายเคเบิลเสียหายก่อนกำหนดภายใต้ไฟฟ้าแรงสูง การกระจายตัวที่ไม่ดีในเครื่องนวดเป็นผลมาจากการป้อนพลังงานไม่เพียงพอ ปัจจัยการเติมไม่ถูกต้อง หรือการใช้เกรดคาร์บอนแบล็กที่มีโครงสร้างสูงเกินไป (การดูดซับ DBP สูง) โซลูชันประกอบด้วยการเพิ่มพลังงานจำเพาะที่ป้อนเข้า การตรวจสอบปัจจัยเติมอยู่ภายใน 0.65–0.75 และการประเมินเกรดคาร์บอนแบล็กที่มีโครงสร้างต่ำกว่าหากการกระจายยังคงไม่เพียงพอ

ความหนืดแบทช์ไม่สอดคล้องกัน

ความแปรผันของความหนืด Mooney แบบแบตช์ต่อแบทช์ที่สูงกว่า ±5 หน่วยทำให้เกิดความไม่เสถียรในการอัดขึ้นรูป—การเปลี่ยนแปลงมิติในฉนวนสายเคเบิล ข้อบกพร่องที่ผิวฉลาม หรือการแกว่งของแรงดันดาย สาเหตุหลัก ได้แก่ ความผันแปรของความหนืดของวัตถุดิบ (ยางธรรมชาติและหมายเลข EPDM Mooney แตกต่างกันไปตามล็อตก้อนฟาง) การดูดซับน้ำมันที่ไม่สมบูรณ์ หรือการสึกหรอของโรเตอร์ที่เพิ่มขึ้นการกวาดล้างที่มีประสิทธิภาพเมื่อเวลาผ่านไป แก้ไขปัญหาโดยกระชับขีดจำกัดการตรวจสอบวัตถุดิบขาเข้า ตรวจสอบการสอบเทียบปั๊มจ่ายน้ำมัน และกำหนดเวลาการวัดการสึกหรอของโรเตอร์เครื่องนวดยางทุกๆ 3,000 ชั่วโมงการทำงาน

ฟิลเลอร์จับกลุ่มกันรอดจากการผสมในสารประกอบ LSZH

ด้วยตัวเติมแร่ธาตุ 200 phr อนุภาค ATH หรือ MDH สามารถสร้างการจับตัวเป็นก้อนที่ต้านทานการกระจายตัว โดยเฉพาะอย่างยิ่งหากตัวตัวเติมดูดซับความชื้นได้ การทำให้ ATH หรือ MDH แห้งล่วงหน้าที่ 80°C เป็นเวลา 4-8 ชั่วโมงก่อนการโหลดเครื่องนวดจะช่วยลดการก่อตัวของการจับตัวเป็นก้อนและสามารถปรับปรุงความต้านทานต่อปริมาตรของสารประกอบ LSZH ที่เสร็จแล้วได้หนึ่งลำดับความสำคัญ อีกทางหนึ่ง การเพิ่มแรงดัน ram ในระหว่างการรวมตัวของฟิลเลอร์ จาก 3 บาร์เป็น 5–6 บาร์ จะเพิ่มความเค้นเฉือนของแรงอัดต่อการจับตัวเป็นก้อนและเร่งการกระจายตัว

ข้อพิจารณาด้านประสิทธิภาพการใช้พลังงานและสิ่งแวดล้อมในการปฏิบัติการเครื่องนวดยาง

เครื่องนวดยางเป็นอุปกรณ์ที่ใช้พลังงานมาก เครื่องนวดขนาด 250 ลิตรพร้อมมอเตอร์ขับเคลื่อนหลัก 500 kW สามารถใช้พลังงานไฟฟ้า 0.12–0.20 kWh ต่อกิโลกรัมของสารประกอบที่ผลิตได้ ขึ้นอยู่กับความหนืดของสารประกอบและรอบเวลา สำหรับโรงงานเคเบิลคอมพาวด์ที่ผลิต 5,000 ตันต่อปี การแปลงเป็น 600,000 ถึง 1,000,000 kWh ต่อปี ซึ่งเป็นต้นทุนไฟฟ้าที่สำคัญและการปล่อยก๊าซคาร์บอนไดออกไซด์

กลยุทธ์หลายประการลดการใช้พลังงานของหัวนวดโดยไม่กระทบต่อคุณภาพของสารประกอบ:

• มอเตอร์ขับเคลื่อนความเร็วรอบ (VSD): เปลี่ยนไดรฟ์หลักที่มีความเร็วคงที่ด้วยระบบ VSD ซึ่งช่วยให้ความเร็วของโรเตอร์เป็นไปตามเส้นโค้งกระบวนการได้อย่างแม่นยำ โดยทั่วไปการปรับปรุง VSD จะช่วยลดการใช้ไฟฟ้าของเครื่องนวดแป้งลง 15–25%
• ปัจจัยการเติมที่ปรับให้เหมาะสม: การทำงานที่ต่ำกว่า 0.60 ปัจจัยเติมจะทำให้สิ้นเปลืองพลังงานเนื่องจากวัสดุเลื่อนไปรอบๆ โรเตอร์โดยไม่เกิดแรงเฉือนที่มีประสิทธิภาพ การปรับน้ำหนักแบทช์ให้เหมาะสมในช่วง 0.70–0.75 จะช่วยลดพลังงานต่อกิโลกรัมผสมลง 10–15%
• การนำความร้อนกลับคืนจากน้ำหล่อเย็น: น้ำหล่อเย็นที่ออกจากห้องนวดที่อุณหภูมิ 40–60°C จะนำพลังงานความร้อนจำนวนมากซึ่งสามารถนำกลับมาใช้ใหม่ได้ผ่านเครื่องแลกเปลี่ยนความร้อนเพื่ออุ่นพื้นที่จัดเก็บส่วนผสมล่วงหน้า หรือให้ความร้อนในพื้นที่ในช่วงฤดูหนาว
• ขจัดการกัดมาสเตอร์แบทช์ที่ไม่จำเป็น: กระบวนการผสมสายเคเบิลบางกระบวนการมีขั้นตอนการกัดซ้ำของโรงสีแบบเปิดแยกต่างหากหลังเครื่องนวด วงจรการผสมทางวิศวกรรมเพื่อขจัดขั้นตอนนี้—โดยการบรรลุเป้าหมายการกระจายตัวในเครื่องนวดเพียงอย่างเดียว—ช่วยขจัดทั้งการใช้พลังงานและต้นทุนแรงงาน

จากจุดยืนด้านการปล่อยมลพิษ สารประกอบเคเบิลที่มีสารหน่วงการติดไฟของฮาโลเจนจะปล่อยควันในระหว่างการผสมที่อุณหภูมิสูง การประมวลผลแบบผสมของ LSZH ไม่ได้นำเสนอปัญหานี้ และการเติบโตของสายเคเบิล LSZH ในโครงการโครงสร้างพื้นฐานทั่วโลกกำลังค่อยๆ ลดปริมาณสารประกอบฮาโลเจนที่ถูกประมวลผลผ่านอุปกรณ์นวดยางทั่วโลก

ข้อกำหนดการบำรุงรักษาสำหรับเครื่องนวดยางในบริการผสมสายเคเบิล

การประมวลผลส่วนผสมของสายเคเบิลมีความต้องการเป็นพิเศษสำหรับส่วนประกอบทางกลของเครื่องนวดยาง เนื่องมาจากลักษณะการเสียดสีของตัวเติมแร่ ต้องใช้แรงดันเติมสูง และตารางการทำงานต่อเนื่องตามแบบฉบับของการผลิตสายเคเบิล โปรแกรมการบำรุงรักษาที่มีโครงสร้างถือเป็นสิ่งสำคัญเพื่อป้องกันการหยุดทำงานโดยไม่ได้วางแผน

• การวัดระยะห่างของปลายโรเตอร์: ทุก ๆ 1,000–1,500 ชั่วโมงของการทำงาน หรือเมื่อใดก็ตามที่คุณภาพการกระจายเริ่มลดลง ให้วัดระยะห่างระหว่างปลายโรเตอร์กับผนังห้อง ระยะห่างใหม่โดยทั่วไปคือ 1–3 มม. ระยะห่างเกิน 6-8 มม. บ่งชี้ถึงการสึกหรอของโรเตอร์ซึ่งจำเป็นต้องสร้างใหม่หรือเปลี่ยนใหม่ โรเตอร์ที่สึกหรอจะลดความเข้มของแรงเฉือนและลดคุณภาพการกระจายตัวอย่างคาดการณ์ได้
• การตรวจสอบซีลราม: Ram seal ป้องกันไม่ให้สารประกอบหลุดออกจากห้องผสมภายใต้แรงดัน ram ความล้มเหลวของซีลทำให้เกิดการปนเปื้อนของระบบไฮดรอลิกและอาจเป็นอันตรายต่อความปลอดภัย ตรวจสอบซีลทุกๆ 500 ชั่วโมง เปลี่ยนตามกำหนดเวลาทุกๆ 2,000–3,000 ชั่วโมง โดยไม่คำนึงถึงสภาพที่ชัดเจน
• การทำความสะอาดวงจรทำความเย็น: ระดับแร่ธาตุและความสกปรกทางชีวภาพในวงจรน้ำหล่อเย็นลดประสิทธิภาพการถ่ายเทความร้อน ส่งผลให้อุณหภูมิของแบทช์ลอยสูงขึ้น ล้างและขจัดตะกรันวงจรทำความเย็นทุกๆ 6 เดือน และบำบัดน้ำหล่อเย็นด้วยไบโอไซด์และสารยับยั้งตะกรันอย่างต่อเนื่อง
• ซีลประตูระบายและกลไกการล็อค: ประตูหล่นที่ด้านล่างของห้องผสมจะต้องปิดสนิทระหว่างการผสม เพื่อรักษาแรงกดทับและป้องกันการรั่วไหลของสารประกอบ ตรวจสอบหมุดล็อคและซีลทุกๆ 200 ชั่วโมงในบริการ LSZH ที่มีปริมาณการเติมสูง
• การวิเคราะห์น้ำมันเกียร์: ส่งตัวอย่างน้ำมันหล่อลื่นกระปุกเกียร์เพื่อการวิเคราะห์ในห้องปฏิบัติการทุกๆ 1,000 ชั่วโมง จำนวนอนุภาคเหล็กหรือทองแดงที่เพิ่มขึ้นบ่งชี้ถึงการสึกหรอของแบริ่งหรือเกียร์ และทำให้เกิดการแทรกแซงก่อนที่กระปุกเกียร์จะเกิดภัยพิบัติร้ายแรง ซึ่งอาจทำให้เครื่องนวดขนาดใหญ่ต้องหยุดให้บริการเป็นเวลา 4-8 สัปดาห์ในขณะที่มีการจัดหาชิ้นส่วน

โดยทั่วไปโรงงานประกอบสายเคเบิลจะจัดสรรงบประมาณ 3-5% ของราคาซื้อเครื่องนวดยางเป็นประจำทุกปีเพื่อการบำรุงรักษาตามแผน โดยค่าใช้จ่ายส่วนใหญ่นี้มาจากการปรับปรุงโรเตอร์ (พื้นผิวที่สึกหรอแบบแข็งด้วยทังสเตนคาร์ไบด์หรือการเคลือบที่คล้ายกัน) และการเปลี่ยนซีล

การเปรียบเทียบเครื่องนวดยางกับเทคโนโลยีการผสมทางเลือกสำหรับสารประกอบเคเบิล

ผู้ผลิตสารประกอบเคเบิลจะประเมินทางเลือกอื่นแทนเครื่องนวดยางเป็นครั้งคราว การทำความเข้าใจว่าทางเลือกใดประสบความสำเร็จและจุดใดที่ไม่เพียงพอจะอธิบายให้กระจ่างว่าเหตุใดผู้นวดจึงยังคงโดดเด่นในแอปพลิเคชันนี้

ข้อสรุปเชิงปฏิบัติจากการเปรียบเทียบนี้: ในการผลิตเคเบิลคอมพาวด์ เครื่องนวดยางจะถูกรวมเข้ากับแผ่นโรงสีแบบเปิดขั้นปลายสำหรับ 80–90% ของสถานการณ์การผลิต เครื่องนวดให้การกระจายตัวที่เหนือกว่า โรงสีแบบเปิดจะมีรูปแบบแผ่นตามที่ระบบป้อนเครื่องอัดรีดต้องการ สิ่งเหล่านี้เป็นเทคโนโลยีเสริม ไม่ใช่เทคโนโลยีของคู่แข่ง

แนวโน้มการใช้เครื่องนวดยางในการประมวลผลแบบผสมสายเคเบิล

แนวโน้มระดับอุตสาหกรรมหลายประการมีอิทธิพลต่อวิธีที่ผู้ผลิตสายเคเบิลระบุ ใช้งาน และเพิ่มประสิทธิภาพอุปกรณ์นวดยางในปัจจุบันและในอนาคตอันใกล้

การเติบโตของความต้องการสายเคเบิล LSZH

กฎระเบียบด้านอาคารและการก่อสร้างในยุโรป ตะวันออกกลาง และเอเชียแปซิฟิกกำลังบังคับใช้สายเคเบิล LSZH ในโครงสร้างพื้นฐานสาธารณะอย่างต่อเนื่อง ตลาดเคเบิล LSZH ทั่วโลกกำลังขยายตัวในอัตรา 7–10% ต่อปีในบางภูมิภาค สำหรับผู้ผลิตเครื่องนวดยาง นี่หมายถึงความต้องการที่เพิ่มขึ้นสำหรับเครื่องจักรแรงบิดสูงที่สามารถประมวลผลสารประกอบตัวเติมแร่ 200 phr ซึ่งเป็นการใช้งานที่มีความต้องการทางเทคนิคซึ่งสนับสนุนอุปกรณ์ที่ออกแบบมาเฉพาะด้านระดับพรีเมี่ยมมากกว่าทางเลือกอื่นที่มีต้นทุนต่ำ

สารประกอบเคเบิลสำหรับรถยนต์ไฟฟ้า

สายชาร์จ EV และสายรัดสายไฟรถยนต์แรงสูงต้องใช้สารประกอบที่มีความยืดหยุ่นสูง (สำหรับการโค้งงอซ้ำๆ) ความต้านทานความร้อน (125°C หรือสูงกว่า) และความทนทานต่อสารเคมีต่อของเหลวในรถยนต์ ยางซิลิโคนและสารประกอบโพลิโอเลฟินข้ามขวางที่ประมวลผลบนเครื่องนวดยางรองรับตลาดนี้ เนื่องจากการผลิต EV ขยายตัวทั่วโลก ความต้องการแบบผสมสำหรับสายเคเบิลพิเศษเหล่านี้จึงเพิ่มขึ้นอย่างรวดเร็ว โดยดึงกำลังการผลิต kneader เพิ่มเติมมาให้บริการ

การเพิ่มประสิทธิภาพกระบวนการดิจิทัลและการผสมโดยใช้ AI ช่วยเหลือ

โรงงานประกอบสายเคเบิลแบบคาดการณ์ล่วงหน้าบางแห่งกำลังใช้โมเดลการเรียนรู้ของเครื่องจักรที่คาดการณ์ความหนืดของแบทช์ Mooney แบบเรียลไทม์จากข้อมูลแรงบิดและอุณหภูมิของหัวนวด ทำให้ระบบควบคุมสามารถปรับความเร็วของโรเตอร์หรือขยายรอบการผสมก่อนเททิ้ง แทนที่จะค้นพบความหนืดที่ไม่เป็นไปตามข้อกำหนดในระหว่างการทดสอบหลังแบทช์ ผู้ที่นำระบบเหล่านี้มาใช้ในช่วงแรกๆ รายงานว่าอัตราผลตอบแทนการส่งผ่านครั้งแรกเพิ่มขึ้น 2–4 เปอร์เซ็นต์ และลดอัตราเศษซากแบบผสมลง 30–40 เปอร์เซ็นต์

แรงกดดันด้านความยั่งยืนต่อการกำหนดสูตรผสม

แรงกดดันที่เพิ่มขึ้นในการกำจัดสารที่ถูกจำกัด เช่น พลาสติไซเซอร์บางชนิด สารเพิ่มความคงตัวที่มีตะกั่วใน PVC สารหน่วงการติดไฟที่ใช้ฮาโลเจน กำลังผลักดันการปรับสูตรสารประกอบของสายเคเบิล สูตรใหม่มักมีพฤติกรรมในเครื่องนวดยางแตกต่างไปจากสารประกอบที่ใช้แทน: ความหนืดหลอมละลายที่สูงขึ้น ปฏิกิริยาระหว่างฟิลเลอร์-โพลีเมอร์ที่แตกต่างกัน รอบการผสมที่ยาวนานขึ้น นักพัฒนาเคเบิลคอมพาวด์ต้องตรวจสอบความถูกต้องของรอบการผสมของเครื่องผสมทุกครั้งที่มีการเปลี่ยนแปลงสูตร ซึ่งเป็นการเพิ่มภาระงานทางวิศวกรรมของกระบวนการ แต่ยังสร้างโอกาสในการเพิ่มประสิทธิภาพการใช้พลังงานและรอบเวลาของแบทช์ไปพร้อมๆ กัน
